13 Ott Smart Display Topway con Mc’Tronic: dall’idea all’interfaccia, passo dopo passo
Dare un volto a una macchina è spesso più laborioso di quanto si immagini. Disegnare le schermate, gestire il touch, pilotare il pannello e far dialogare tutto con la logica di controllo sono attività che assorbono risorse e tempo, quasi sempre a ridosso delle scadenze. Gli smart display TopWay nascono per togliere di mezzo questo carico. Driver, controller e microprocessore sono integrati nel modulo e l’interfaccia grafica risiede direttamente a bordo del display. Al sistema principale resta uno scambio di comandi essenziali via seriale, con un firmware più leggero e una messa in produzione più
rapida.
L’altra metà della proposta è SGTools, l’ambiente di sviluppo gratuito con cui si costruiscono le interfacce. Mc’Tronic, distributore italiano di TopWay, affianca le aziende dalla scelta del modello all’integrazione nel progetto, con un supporto che non si ferma alla fornitura.
Una gamma ampia, per formati e interfacce

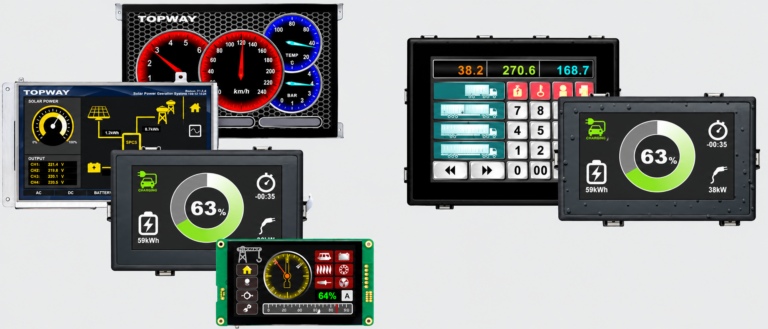

TopWay offre un’ampia gamma di prodotti e copre l’intero spettro applicativo, dai piu compatti 2.5″ ai 15″, con una scelta particolarmente ricca nei 7″ , 4.3″ e nei 10.1″ , ma non mancano formati speciali.
Le porte seriali consentono di collegare il display a quasi qualsiasi scheda di controllo, mentre Ethernet e CAN estendono l’impiego a reti e applicazioni di bordo. La compatibilità di SGTools abbraccia sia i modelli di nuova generazione sia quelli già presenti sul mercato, noti per robustezza e affidabilità dei componenti.
SGTools: progettare l’interfaccia, non programmarla

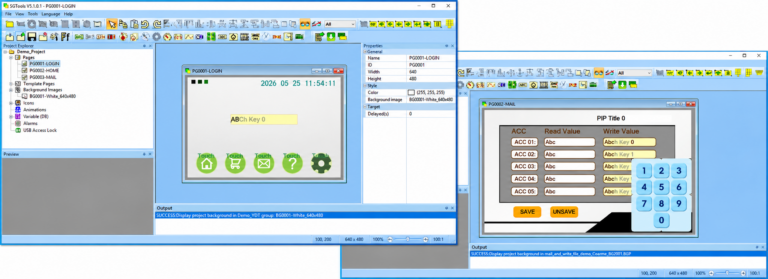

SGTools organizza il lavoro per pagine. Si importano le grafiche, si compongono layout, pulsanti e campi di testo e li si associa ai valori che il sistema principale trasmette. L’approccio “a zero codice” dichiarato da TopWay porta a un’interfaccia funzionante in tempi molto contenuti, e per le esigenze più evolute alcuni modelli offrono anche lo scripting Lua.
Il software si occupa anche del resto della vita del display:
• Parametri di visualizzazione: luminosità, contrasto e colori si regolano con facilità, adattando lo schermo all’ambiente in cui lavora.
• Comunicazione con gli altri sistemi: gestisce lo scambio dati con i dispositivi industriali e commerciali a cui il display è collegato.
• Aggiornamento del firmware: direttamente dallo strumento.
L’apprendimento è accompagnato da un manuale passo-passo e da una serie di video tutorial, che permettono di sviluppare in autonomia le interfacce più comuni. L’autonomia deve restare un vantaggio e non diventare un limite, per questo c’è il supporto di Mc’Tronic.
Due modi di usare lo stesso strumento
Le soluzioni migliori si capiscono guardando come vengono usate.
Molti dei nostri clienti hanno già utilizzato gli Smart Display di TopWay, cogliendone sin da subito i vantaggi che offrono.
Uno di questi riguarda la possibilità di riutilizzare e adattare un progetto già sviluppato: un nostro cliente, dopo aver realizzato l’interfaccia della propria macchina su un display da 7″, quando è arrivato il momento di adottare un nuovo modello da 4,3″, più compatto, si è trovato di fronte alla scelta tra ridisegnare tutto o riutilizzare quanto già fatto. Con SGTools è potuto ripartire dal progetto esistente e adattarlo al nuovo formato. In questo modo è riuscito a mantenere un unico patrimonio grafico, anziché uno per ogni schermo, e a utilizzarlo per i vari modelli presenti sulle proprie macchine.

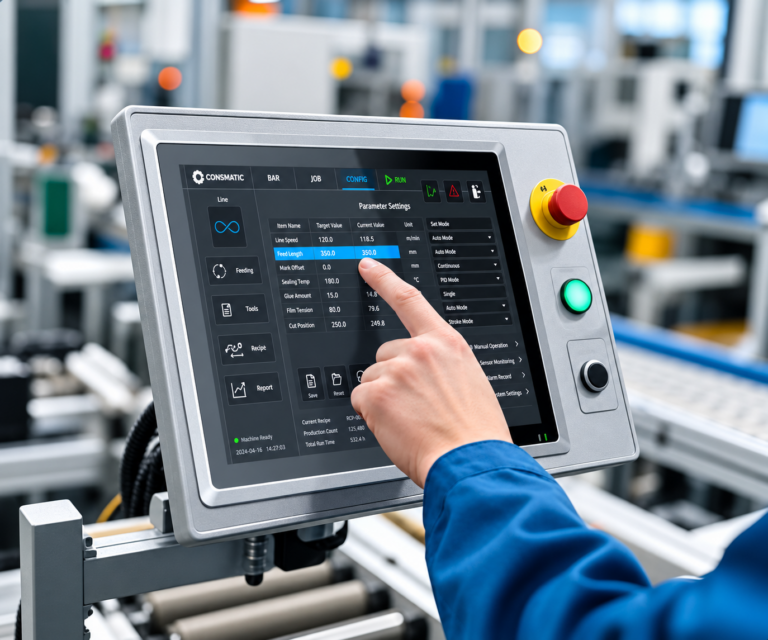

Il display come interfaccia, il PLC come regia.
Un secondo cliente ha invece scelto di portare il proprio software su un nuovo pannello da 5″, mantenendo la struttura del progetto esistente. La logica delle schermate è stata affidata a SGTools, insieme allo scripting Lua integrato, mentre al PLC è rimasta la gestione dei dati da conservare nel tempo.
Il risultato è un’architettura più ordinata, in cui ogni componente svolge il proprio compito: lo Smart Display gestisce l’interfaccia, mentre il PLC mantiene il controllo dei dati e della logica di macchina.
Una soluzione che ha permesso di ottenere un’interfaccia gradevole, buone prestazioni e uno sviluppo più rapido ed efficiente.
Iniziamo dal vostro progetto
Mc’Tronic vi aiuta a individuare il modello più adatto e ad avviare lo sviluppo con SGTools. Scriveteci per una consulenza o per richiedere dei campioni.
